FTTH光纤到户工程送审资料中光缆测试资料怎么打印?光纤到户工程送审资料中OTDR光纤光缆测试资料如何打印?光纤到户OTDR仿真分析软件的数据怎么打印?用AQ7932 Emulation Software打印光纤光缆测试资料怎么操作?AQ7932 Emulation Software如何打印光缆数据文件?工具/原料moreAQ7932 Emulation Software采集的数据文件方法/步骤1/14分步阅读

准备工作,为了方便操作,建议将采集的数据文件按名称统一放在桌面上.

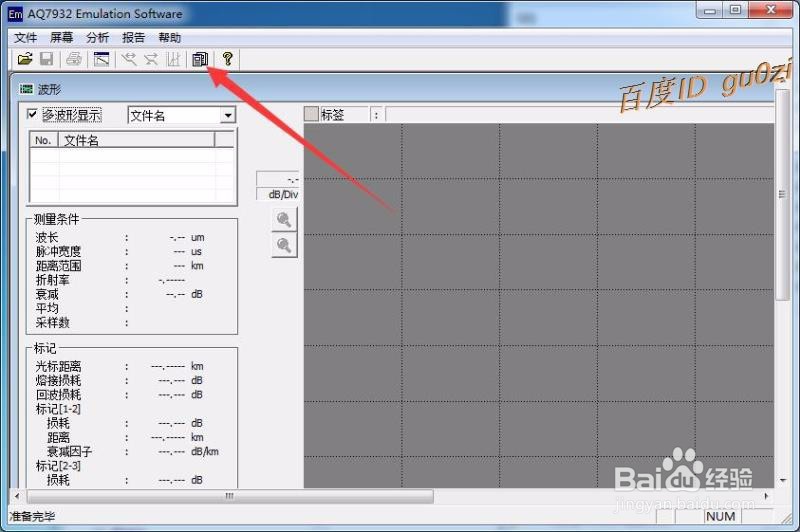

打开AQ7932 Emulation Software

在主界面上点击 ? 问题 左边的 报表生成向导

对于文件重命名的操作,暂时还没写好,敬请等待

2/14

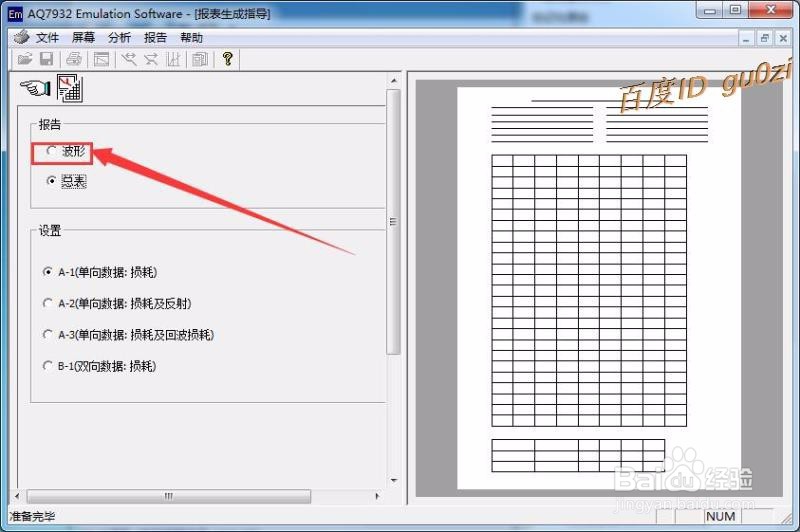

打开后,默认设置是 总表,这不是我们需要的功能,此处请点击波形

然后进入下一步,

请注意:

这个软件界面的设计不完善,用小于1024x768的分辨率,

左下方的按钮在部分页面会看不到,需要拖动中央部分的划地条来显示.

3/14

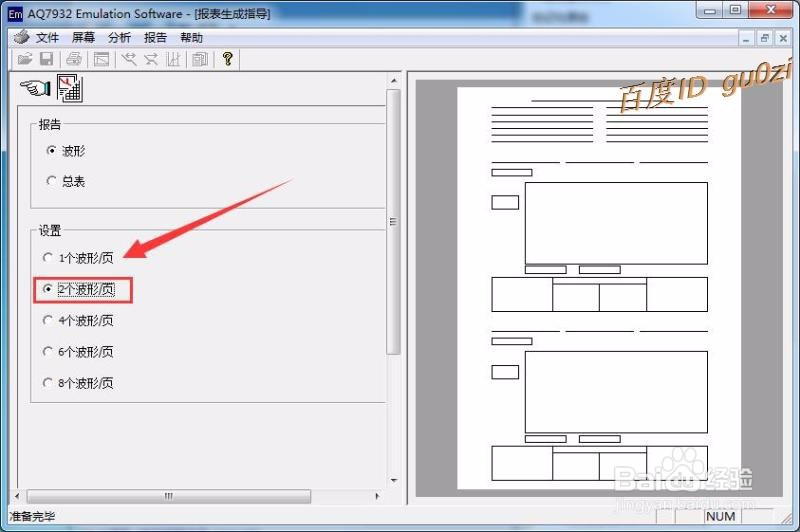

由送审资料审核的结果得知,用这个软件直接一页输出2个波形页的结果是不可行的.

因为有一些重要的数据不会显示出来.

后面我们给出解决方法.

4/14

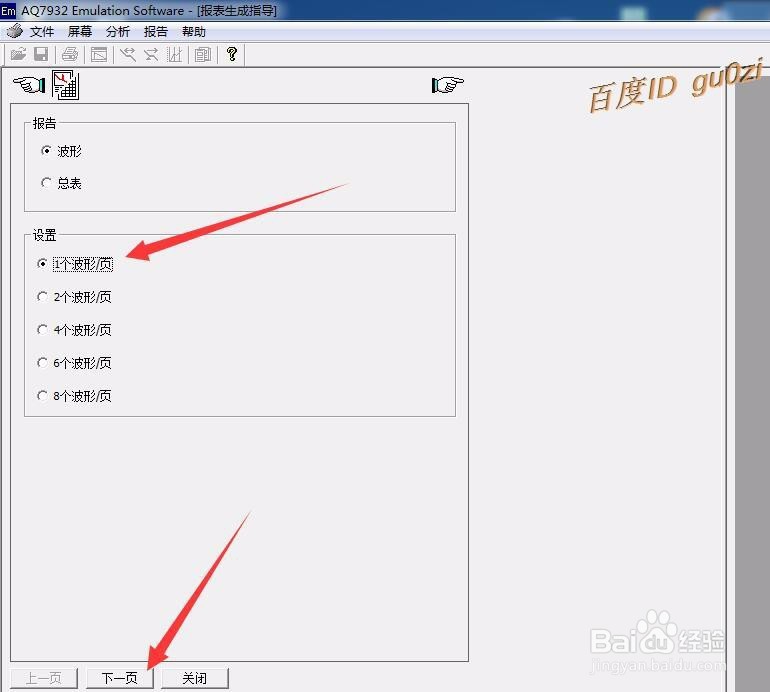

因此我们先只输出一个波形页.

然后进入下一步,

5/14

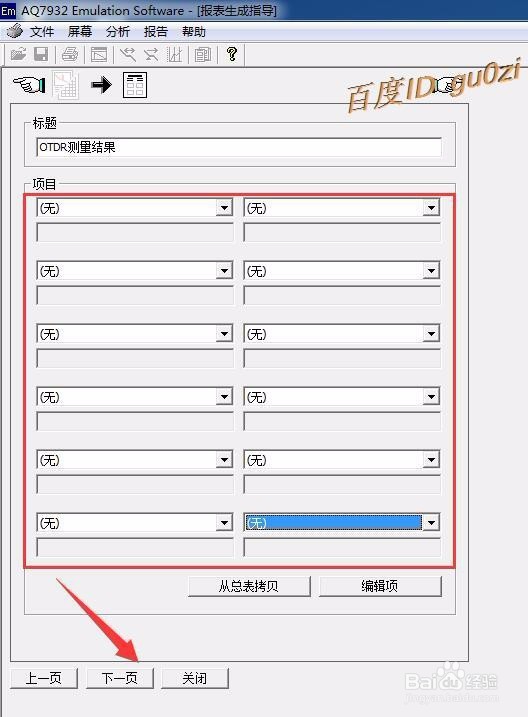

建议将项目下的内容,全部设置成无,当然如果你愿意也可以设置上工程的相应内容,不过在后面的教程中你会发现,这是完全多余的.

进入下一步,

6/14

这一页,不做任何修改,直接 点击下一步,

7/14

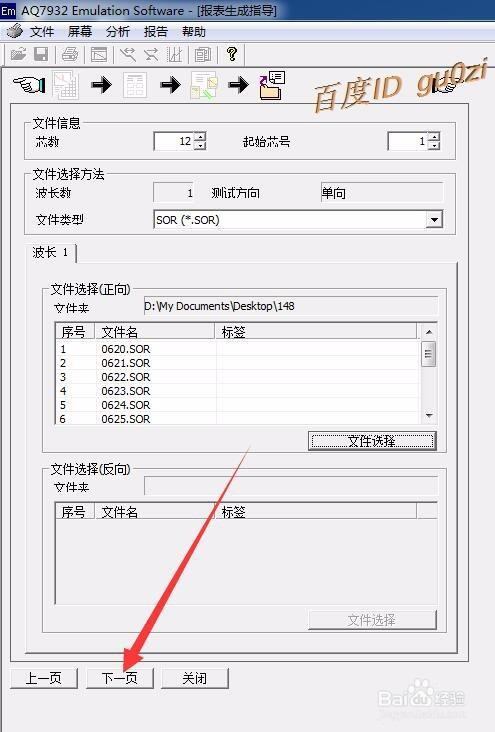

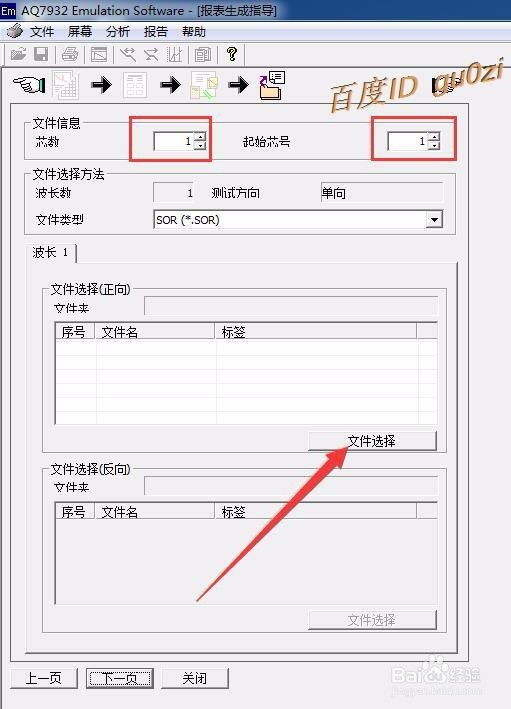

在文件信息中,要注意的就是对应光纤的纤芯数量的设置,

这里可以多设比如96也是可以的,但一定不能少了.

起始芯号,请根据实现情况设定.比如说有的12芯光纤分成2个主干,那么另一个的芯号就是7了.

8/14

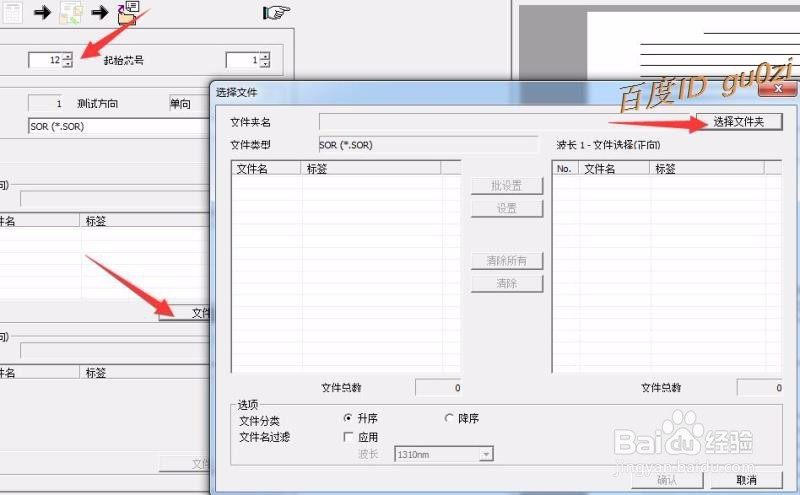

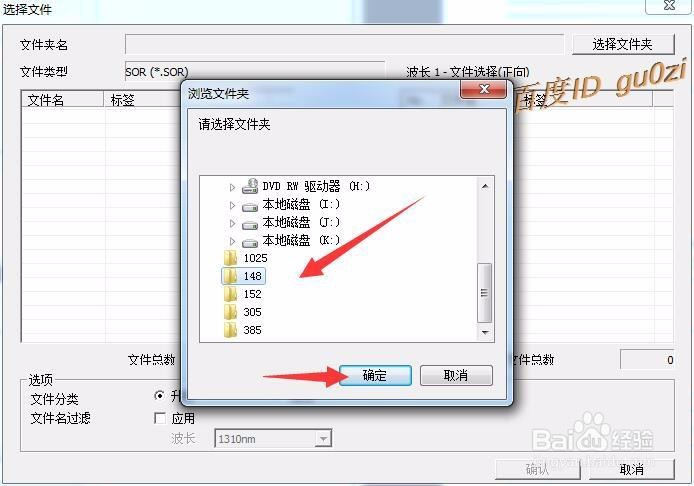

进入采集的数据文件选择,此处你会发觉,第一步提到的文件放桌面有多发了,简单了好多,可以直接选择.

9/14

正情情况下,一般不会这么命名的,这里只是一个例子.

正确的应该是 分纤箱A到分纤盒B光缆段,类似这样的命名形式.

10/14

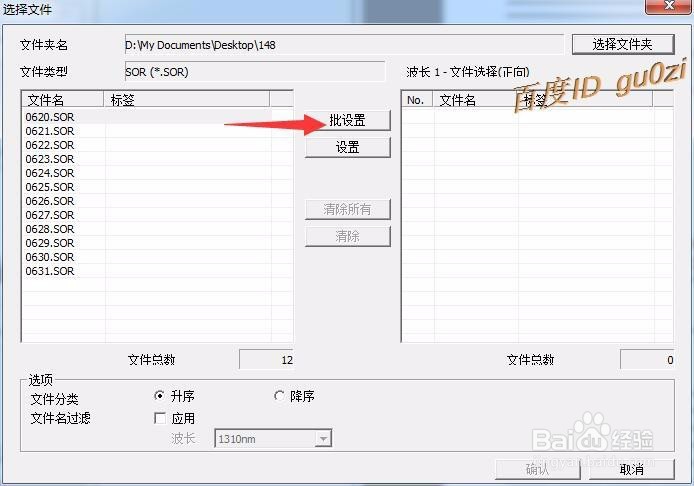

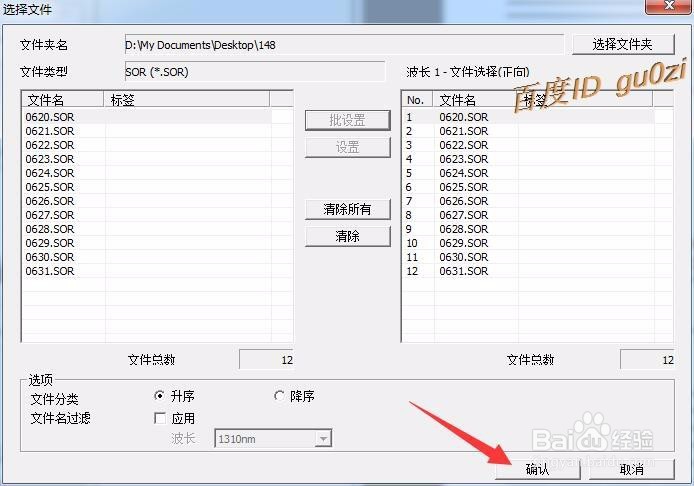

将文件夹中的文件,通过批设置 添加到左边的窗口.然后点击 确认.直接 下一页

11/14

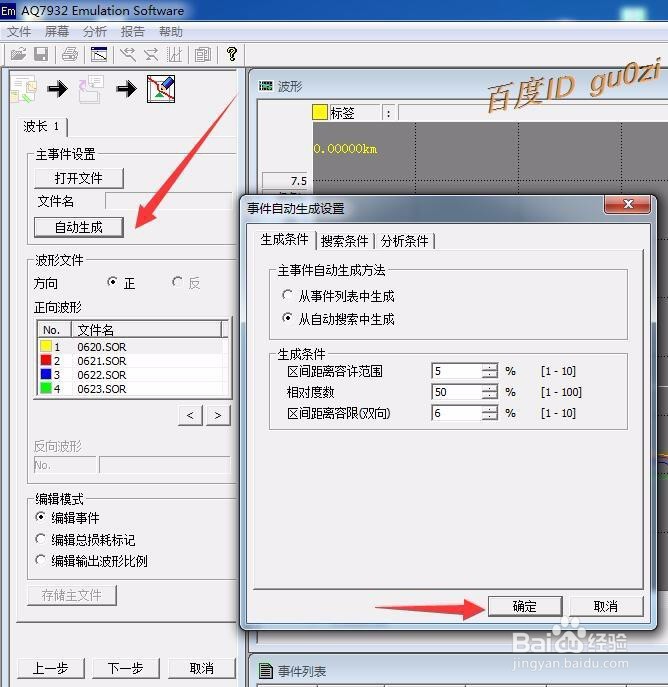

在这里,软件会对数据文件的主事件,进行扫描,并给出结果.

也可以点击 自动生成,来输出.

如果结果是正常的,那么就可以直接进行输出打印,如果遇到不正确的怎么办?

请查看以下链接:

12/14

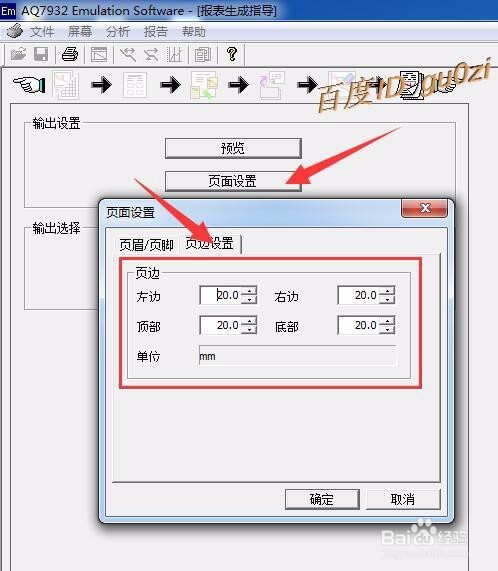

进入下一步,可以通过页面设置,来修改 打印的效果,不过发现最大值只能到20,单位是mm,所以意义并不大.

13/14

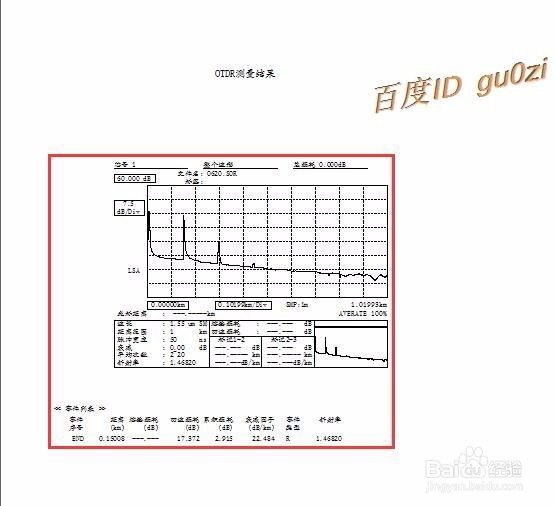

预览一下效果,感觉可以的,就要以关闭

14/14

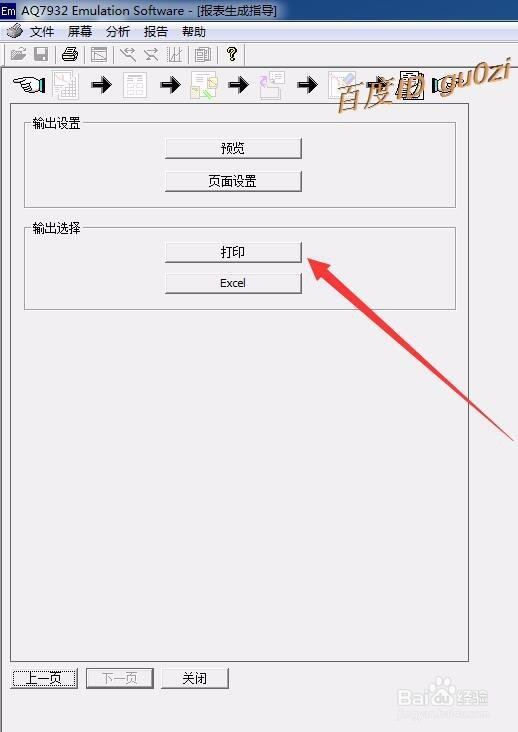

点击 打印,开始输出成册吧!

到这一步,个人并不建议马上打印,因为本着绿色环保的思想,一张纸,打印的内容那么少,太浪费了,有什么方法可以节约纸张呢?

方法是有的,将下面几篇文章与本文相结合,就会找到答案了,如果还是不明白,可留下疑问!
