solidworks 螺旋输送器绘制和钣金展开
来源:网络收集 点击: 时间:2024-08-31【导读】:
利用solidewoks 创建螺旋输送器,钣金展开,2D出图工具/原料moresolidworks2014方法/步骤1/5分步阅读
2/5
3/5
4/5
5/5
方法/步骤21/2
2/2
方法/步骤31/3
2/3
3/3
注意事项
创建你的输送轴

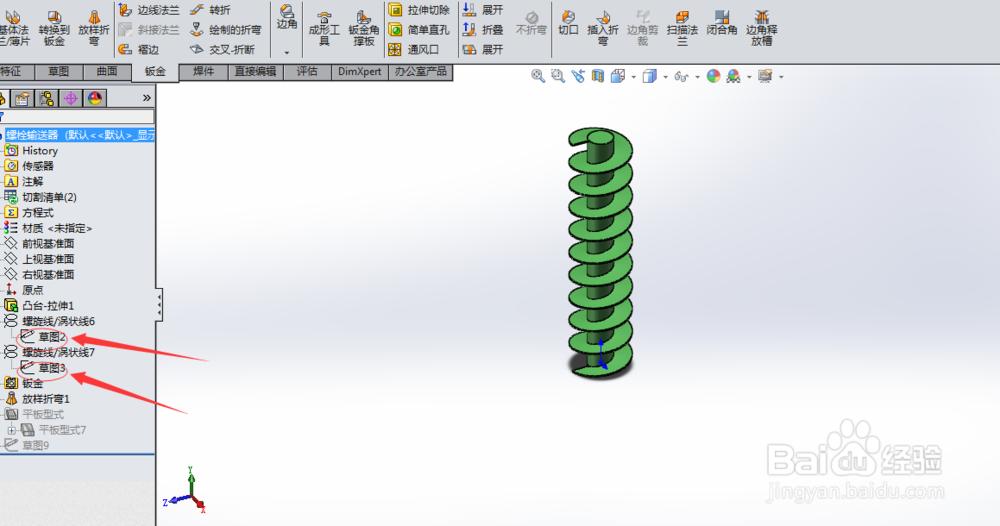

根据输送轴 轴径 和螺旋叶宽,创建两个单独的草图。

根据基圆草图,创建单圈螺旋线,设置好螺距

根据创建的2个螺旋线,新建2个3D草图。
3D草图,直接使用 转换引用命令,将螺旋线转换成3D草图

利用钣金放样,完成单圈螺旋制作。选项中,设置好板厚度


解压缩平板型式,为出2D图作准备。

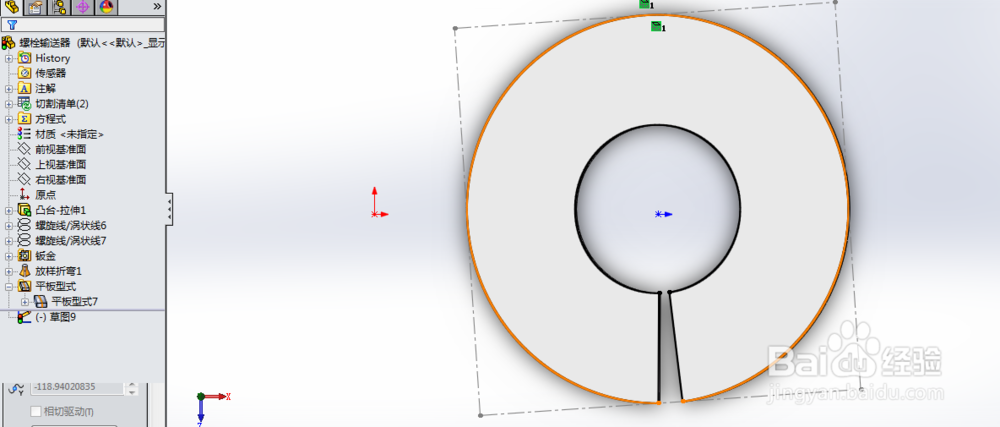

解压后,出平展开形式

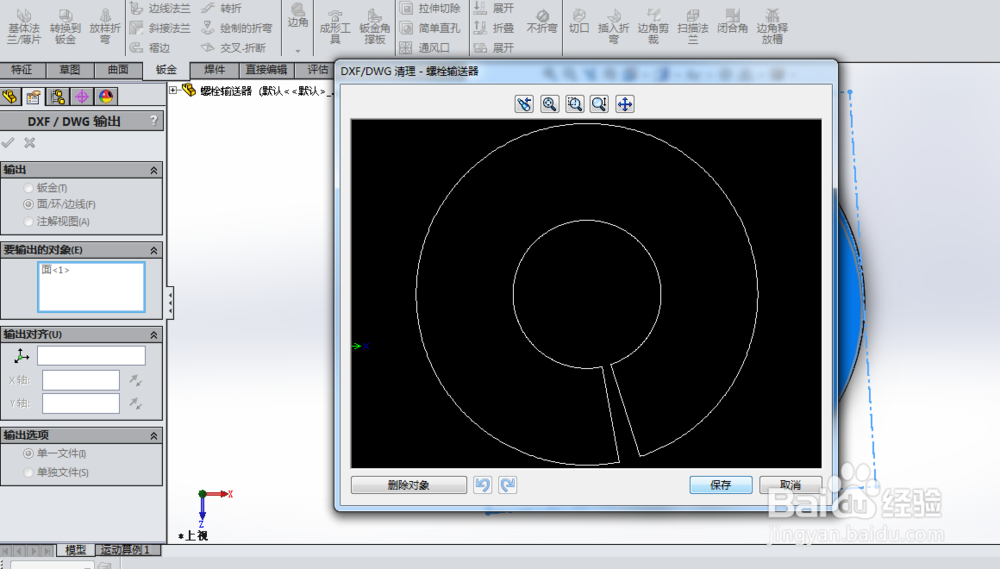

在平面上,右击,选择输出 DWG/DXF 命令。出2D图。可以用CAD来标注了

创建完成螺旋输送器

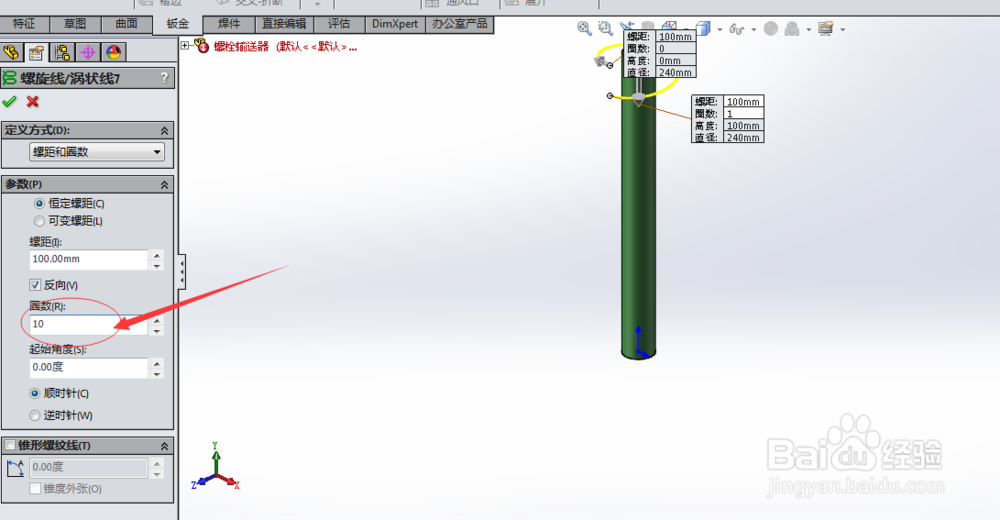

回到螺旋线上,更改螺旋参数。此处圈数设置为 10
更改其中一个螺旋线参数后,系统提示错误,可以忽略,更改第二个螺旋线继续


重建模型,OK

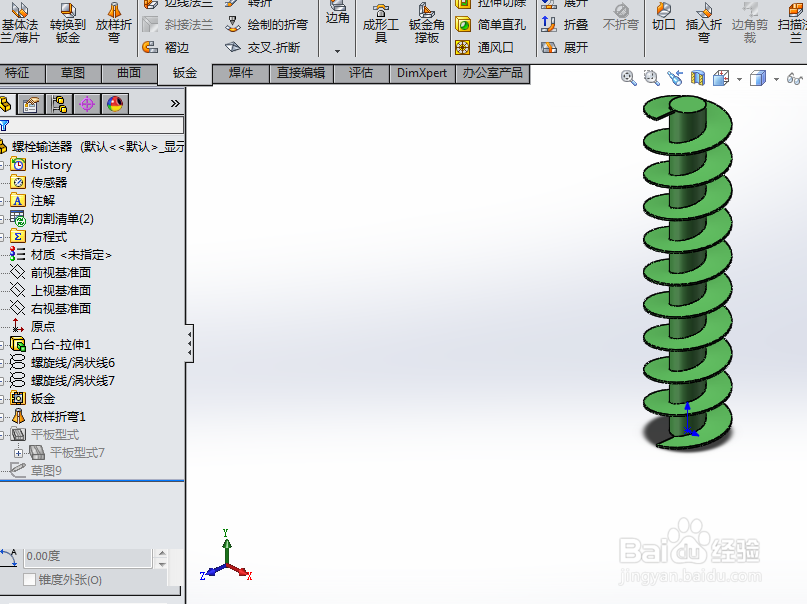

完美3D等径螺旋输送器

创建好的螺旋线,一定要转换为3D草图
利用解压缩平板形式,来完成单螺旋展开,并输出2D图形
