Creo3.0软件中怎样折弯钣金件?
来源:网络收集 点击: 时间:2024-08-11【导读】:
Creo三维绘图软件,在企业中运用比较广泛,其功能强大,但对于初学者来说,可能会出现一些小问题,希望通过这个经验帮到需要帮助的人工具/原料more电脑Creo3.0方法/步骤1/8分步阅读

2/8

3/8
4/8
5/8
6/8
7/8
8/8
注意事项

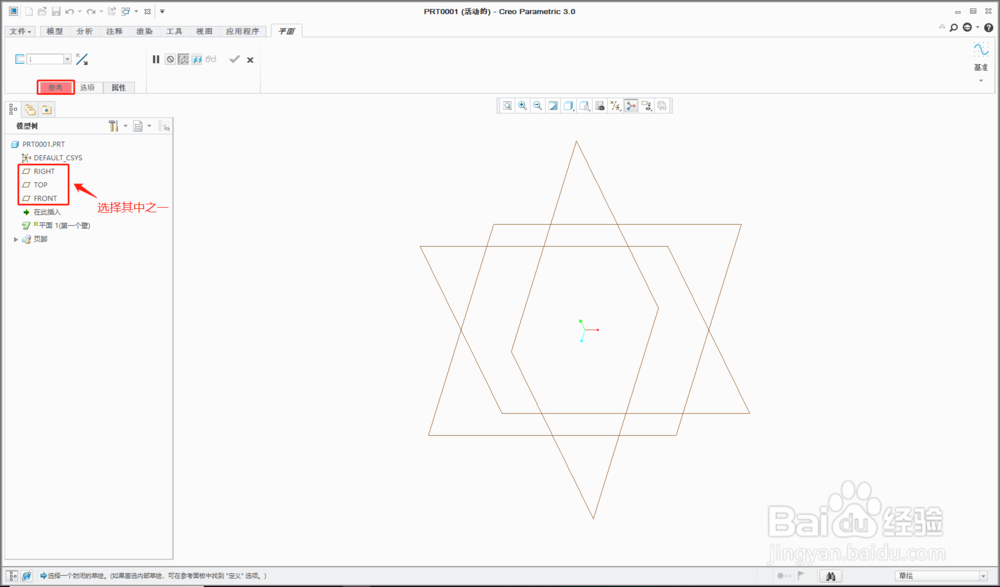

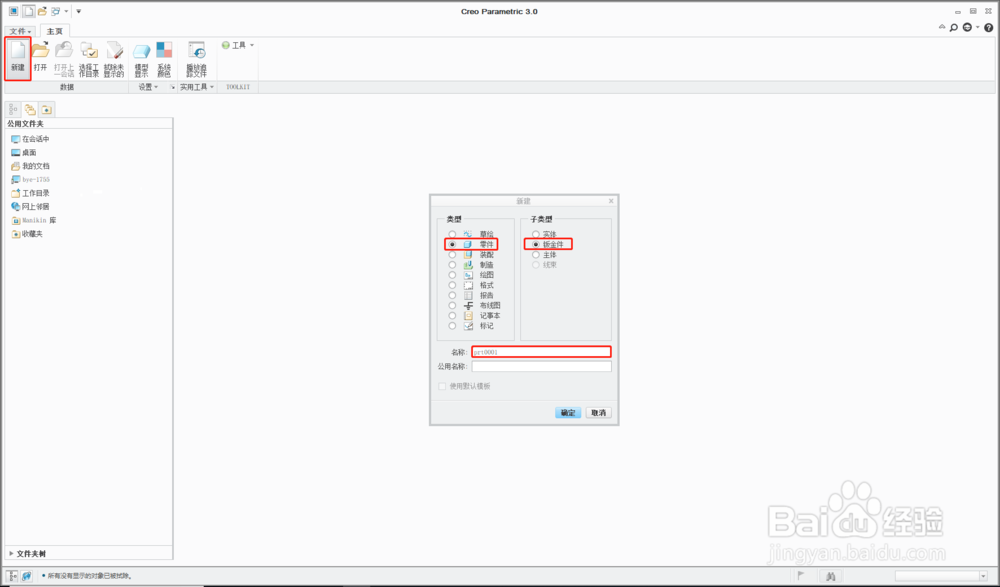

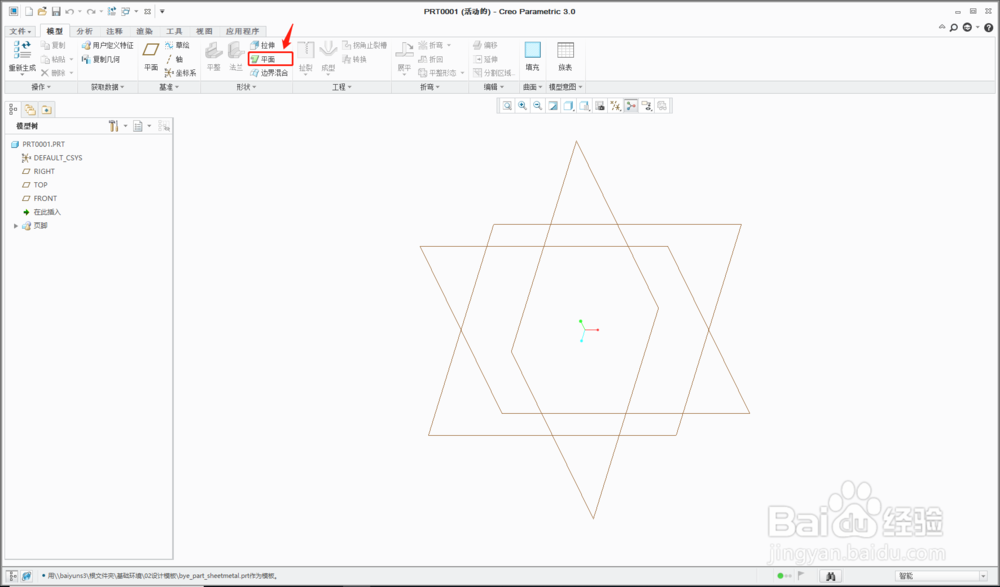

打开Creo3.0软件,点击新建,点击【零件】,再点击【钣金件】;点击【确定】;进入绘图界面,点击【平面】,选择其中任意一平面面作为参考面。(注意事项:别选成实体,这样就不能折弯了)

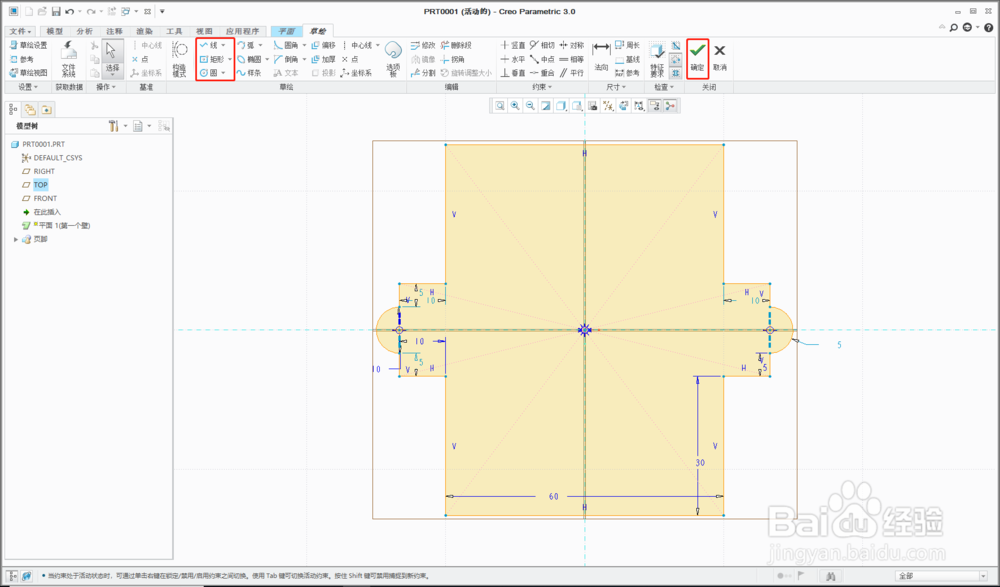

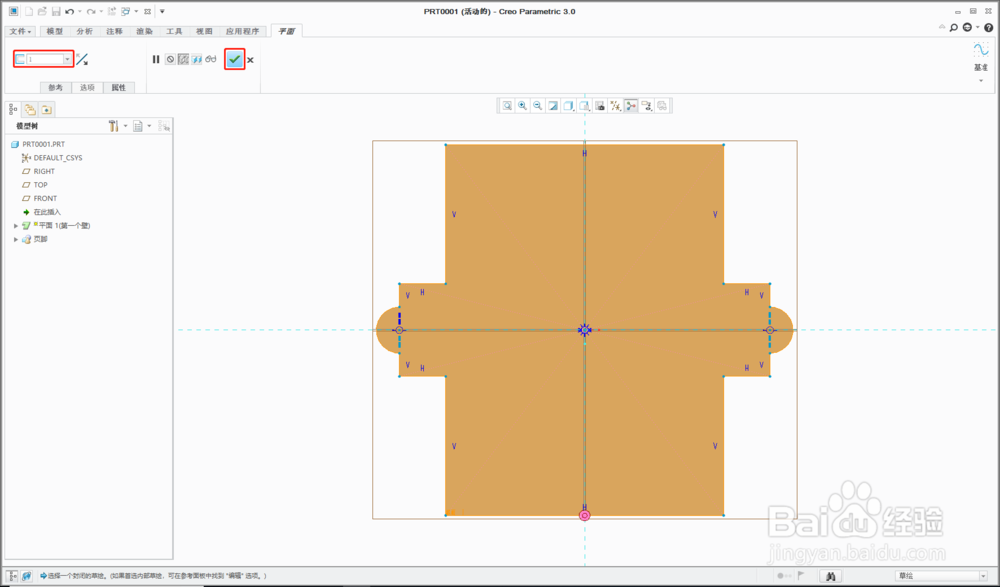

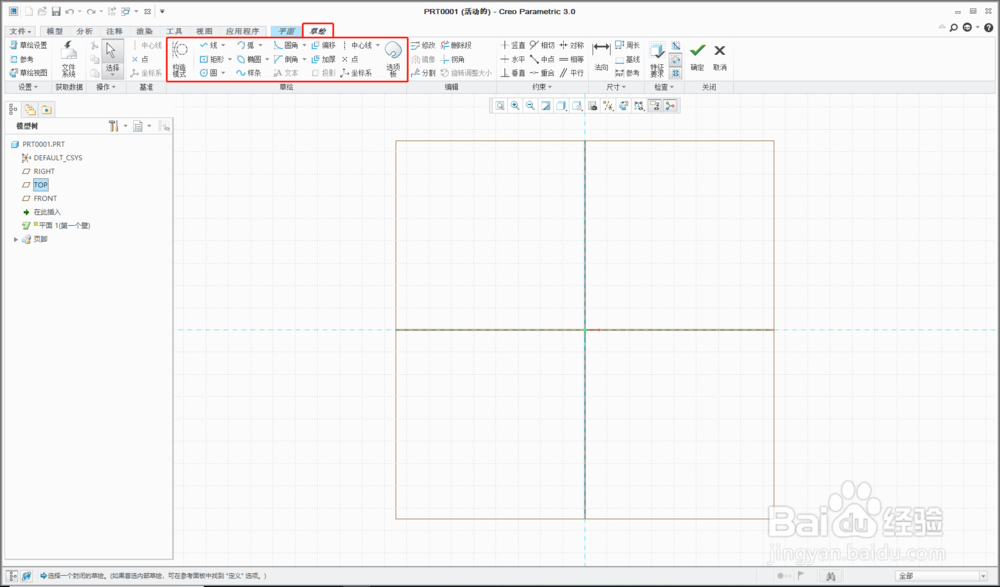

进入【草绘】界面,选择合适的工具进行绘图,如图例所示,点击【确定】,选择合适的钣金件厚度。

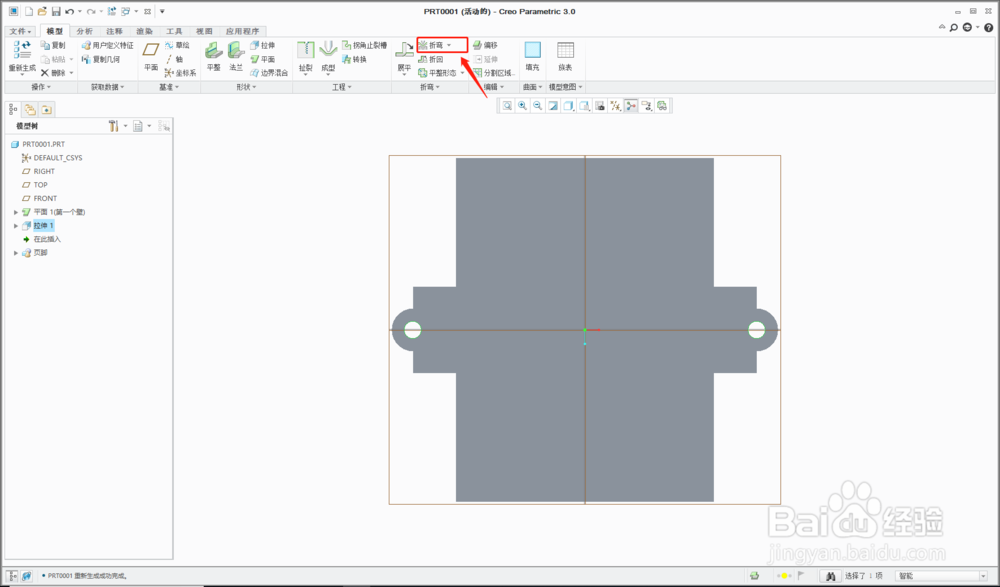

点击【折弯】,进入折弯界面。

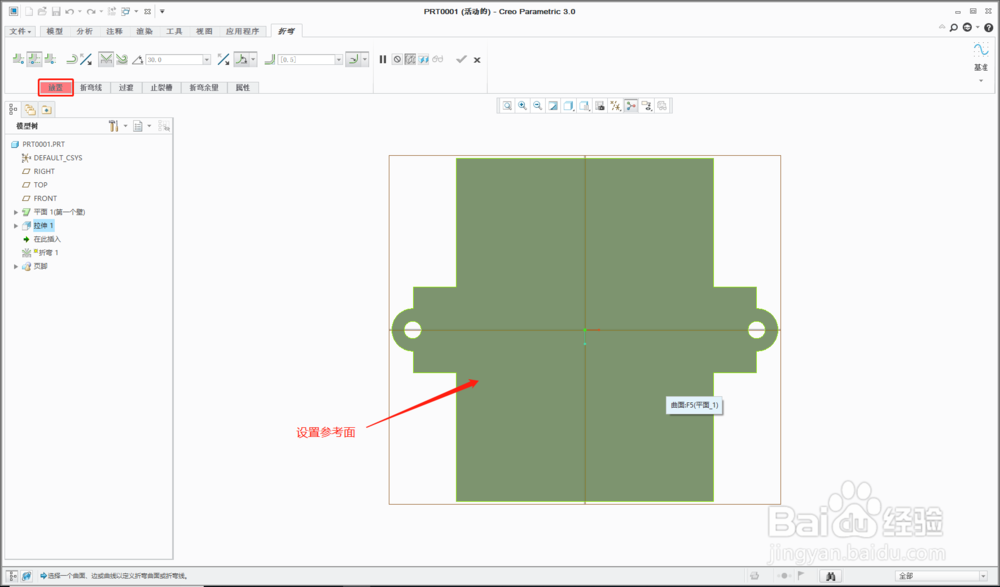

选择下图箭头指引面作为参考面或放置面。

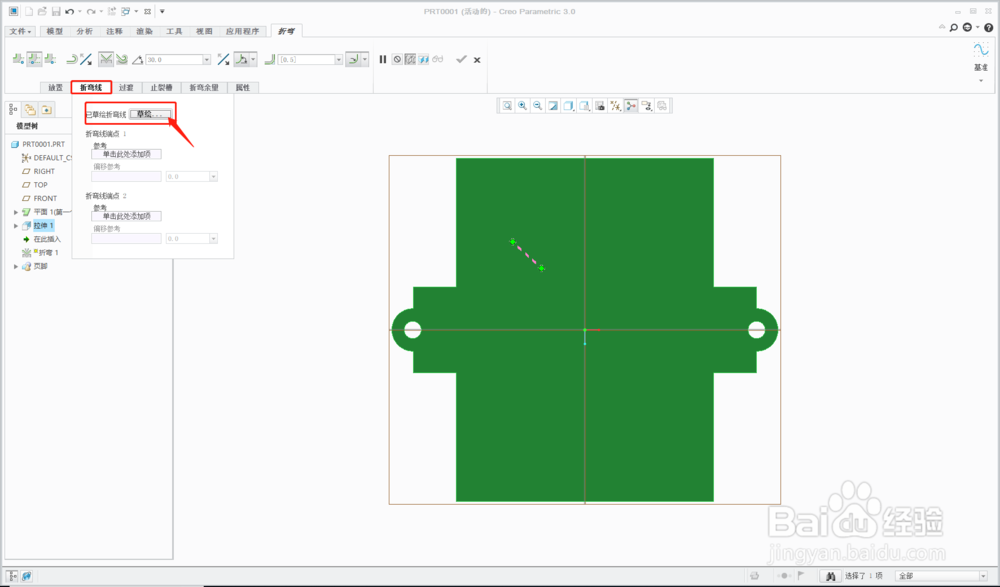

点击下图【折弯线】选项,点击【草绘】按钮。

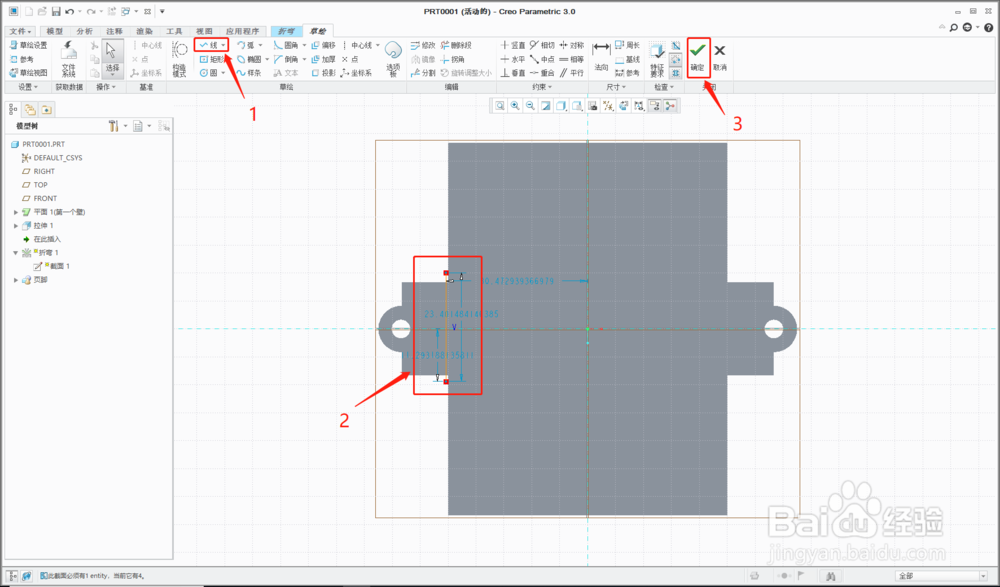

点击使用“直线”命令,绘制“折弯线”(根据自己需要选择折弯位置),点击【确定】。

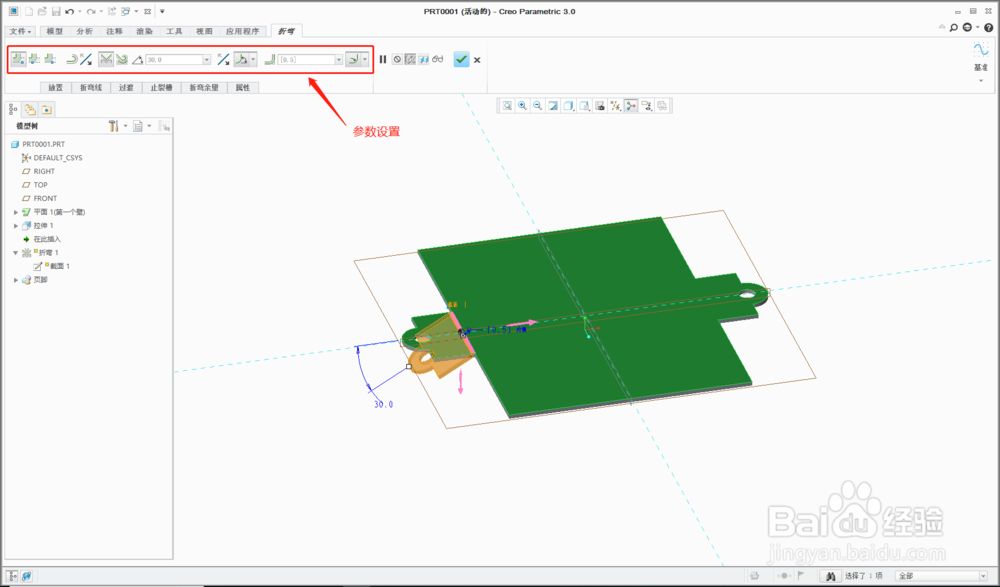

进行折弯参数设置,如:根据需要选择折弯角度,设置完成后,点击【确定】。

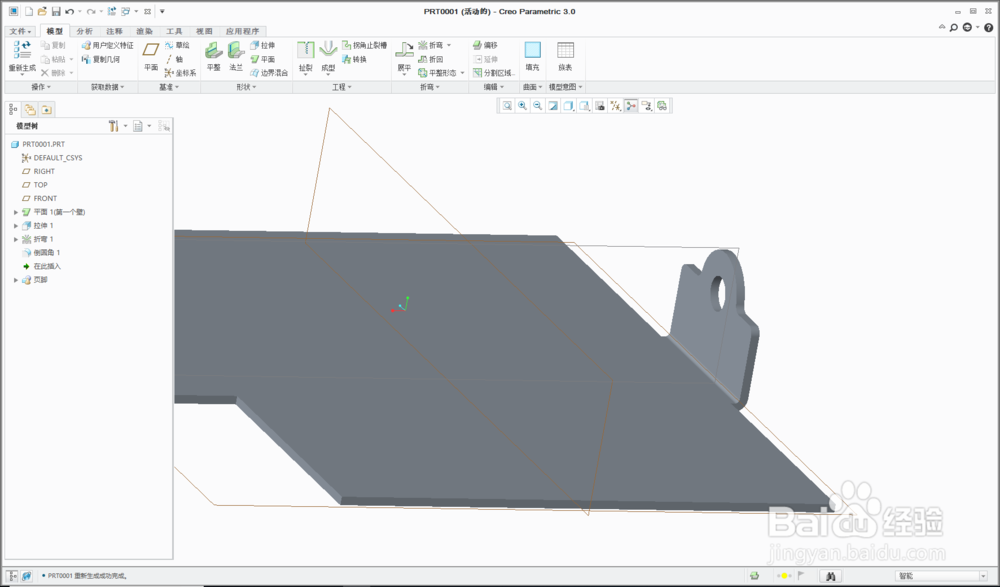

经过以上操作、设置,完成钣金件的折弯,如下图。

经验所谈,喜欢就点个赞吧!
